Téma: [vyřešeno] DS18B20 [Temp] +85.00 degC, onewire.xml corrupted

Zdravim,
jelikoz je mimo topnou sezonu, rozhodl jsem se vymenit stavajici monitorovaci modul za SDS-BIG z duvodu nativni podpory PT1000 cidla.
Problem mi dela onewire sbernice pro DS18B20 cidla. Mam celkem 6 cidel zapojenych v serii . Prvni shluk 4 cidla po cca 80cm, pak dalsi po cca 2m a posledni po cca 4m. Od SDS-BIG po posledni cidlo je to max 6-7m, tudiz vzhledem ke specifikacim minimalni vzdalenosti.
U predchoziho setupu jsem nemel jediny poblem, vzdy 100% uspesnost cteni, zadne nahodne chyby.

Pak jsem chvili mel SDS Micro Din E, kdy taktez naprosto bez problemu, ale neumel nativne PT1000, takze jsem byl nucen koupit SDS-BIG.

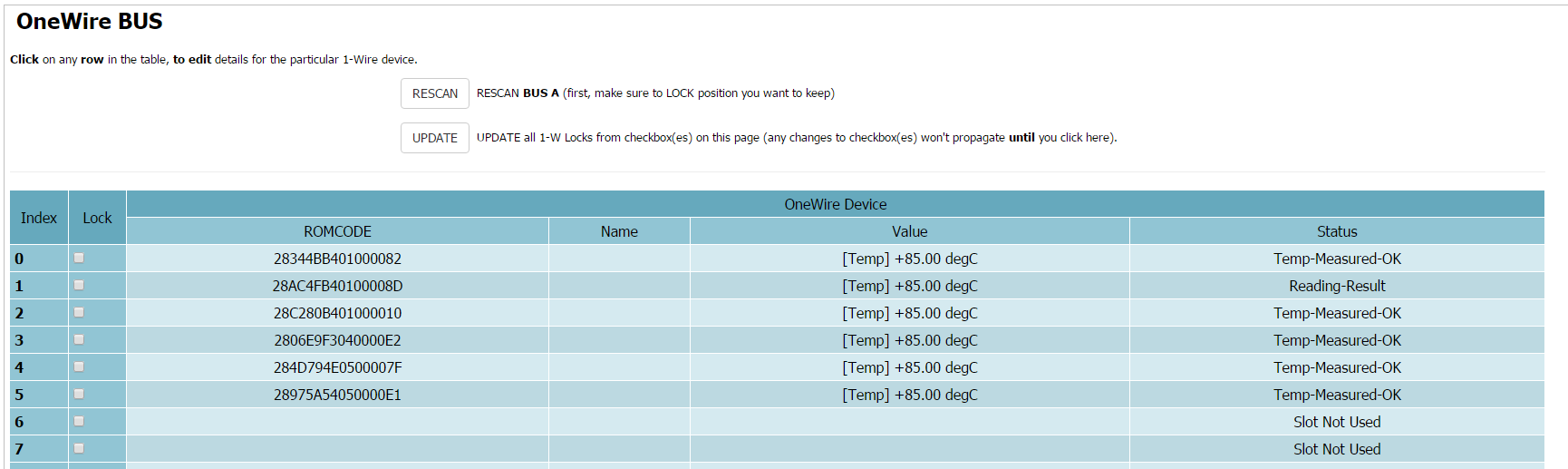

Po pripojeni SDS-BIG, ovsem vsechna cidla permanentne ukazuji [Temp] +85.00 degC.

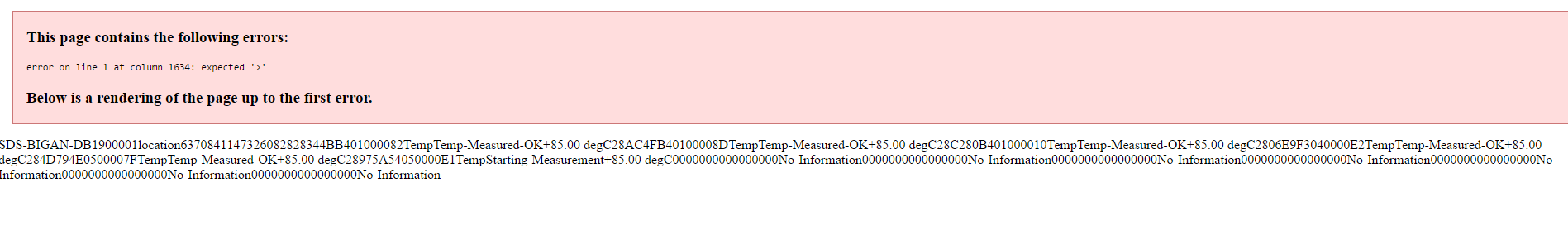

onewire.xml je poskozen, error on line 1 at column 1634: expected '>'
http://fii.cz/pdfjuaag
http://fii.cz/zsttt
firmware mam z 27.3.2016.

Cidla mam zapojena pomoci 2 dratove konfigurace s parazitnim napajenim. Zkousel jsem i pridat pull-up rezistor, jestli se na nej nezapomelo, ale zadny rozdil.

ps: zkousel jsem upgrade na FW 28.3.2016, ma ale zkompilovanou stejnou signaturu jako predchozi, tj. tvari se, ze potrebuje upgrade.

Na to, kde byl problem jsem neprisel, musel jsem prekopat kabelaz na 3-dratovou. Corruptnuty onewire.xml ale zustava (byl pouzit stale stary firmware pro SDS)

2 Odpověď zaslal adamn

  • adamn
  • adamn
  • administrátor
  • Nepřítomen

Re: [vyřešeno] DS18B20 [Temp] +85.00 degC, onewire.xml corrupted

XML je opraven v novém firmware (už v 2016). Používáte tedy ten nejposlednější firmware ?

Zapojení 1-W sběrnice by mělo být nejsnazší právě pro SDS-BIG (popř. SMALL nebo STSW), a to z důvodů použití nativního driver-chipu od Maximu (firmy která je autorem 1-W specifikace).

Tzn. SDS-BIG zajišťujě kompletní parazitní napájení a všechny pull-upy a dokonale poskytuje přesné časování sběrnice přesně podle 1-W standardu, a to vše právě díky (a vlastně i drazšímu) řešení s originálním chipem.
Na rozdíl o jiných výrobků, kde se řízení 1-W sběrnice dělá programově ("ručně") z hlavního procesoru.

Pochlubte se - popište jak využíváte své zařízení SDS zde ! Můžete si bezplatně přidat svou reklamu !

3 Odpověď zaslal Ftelf Naposledy upravil: Ftelf (2017-02-28 20:22:43)

  • Ftelf
  • registrovaný
  • Nepřítomen

Re: [vyřešeno] DS18B20 [Temp] +85.00 degC, onewire.xml corrupted

@adamn
problem s 1wire jsem vyresil predratovanim cele instalace na 3-dratovou pomoci UTP.
